Вмикав без навантаження.

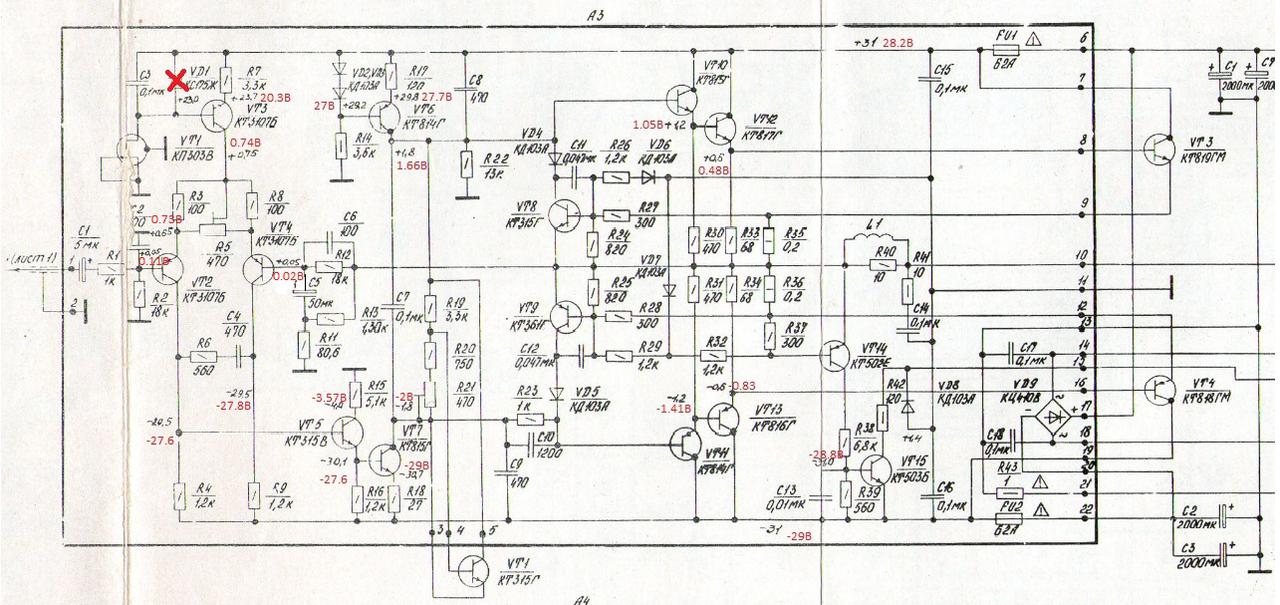

На вихідних транзисторах не було режиму, напруга на виводах була як на блоку живлення. Причина – не було корпусу на платі УМ. Після відновлення з'єднання режим появився, виставив нуль на виході резистором R5 і струм спокою резистором R21. Блок УМ запрацював. Струм спокою можна виставляти включившись міліамперметром послідовно в розрив вихідних транзисторів, а можна простіше, поміряти напругу між емітерами вихідних транзисторів, тобто на резисторах R35, R36. Для струму спокою 150 мА напруга на резисторах має бути 60 мВ. Тоді, по закону Ома, 60 мВ ділим на опір 0,4 Ома буде 150 мА. Можна також поміряти напругу на одному з резисторів і поділити на його опір, результат буде той самий.
|
