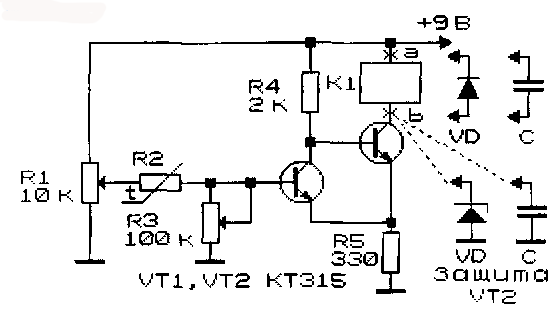

В качестве нагрузки может быть использовано не только реле, но и слаботочная лампа накаливания. Можно включить светодиод с последовательным токоограничивающим резистором величиной 330...620 Ом, генератор звуковых колебаний, электронную сирену и т.д. При использовании реле контакты последнего могут включать любую электрически изолированную от цепи датчика нагрузку: нагревательный элемент либо, напротив, вентилятор. Для защиты выходного транзистора от импульсов напряжения, возникающих при коммутации обмотки реле (индуктивной нагрузки), необходимо включать параллельно обмотке реле полупроводниковый диод. Так, на рисунке анод диода должен быть соединен с нижним по схеме выводом обмотки реле, катод — с шиной питания. Вместо диода с тем же результатом может быть подключен стабилитрон или конденсатор. Ссылки на информацию по терморегуляторам.
