Самой дорогой частью охранной сигнализации является центральный блок. Вот его-то и хотелось бы сделать самому.
Охранная сигнализация состоит из трех основных частей:
1 Датчики. Датчики движения, разрушения стекла, открывания, дыма и т.д.
2 Центральный блок. Прибор, к которому приходит информация от датчиков
3 Исполнительные устройства. Сирены, лампы, GSM дозвонщики и т.д.
В настоящее время в интернете можно найти огромное количество информации о системах сигнализации с оповещением по GSM сетям, но так ли всегда необходим GSM дозвон? Иногда достаточно простой, локальной системы с сиреной, чтобы отпугнуть вора. Ведь общеизвестно, что при звуке сирены преступник отказывается от своих злых намерений.
Самой дорогой частью сигнализации является центральный блок. Вот его-то и хотелось бы сделать самому. Безусловно, существует, достаточно простых схем на транзисторах и логических элементах, но они имеют низкую функциональность и существенные ограничения в работе. А хорошая сигнализация, как минимум, должна иметь следующие возможности:
1 Регулируемое время задержки срабатывания сигнализации, чтобы хозяин мог спокойно снять систему с охраны.
2 Регулируемое время работы сирены.
3 Звуковая индикация. Отсчет времени, за которое необходимо покинуть помещение или снять систему с охраны.
4 Световая, наружная индикация режима работы. Под охраной система или нет.
5 Перепостановка под охрану. После окончания работы сирены система должна снова перейти в рабочий режим.
6 Ограничение количества сработок. Защита от неисправного датчика, чтобы сирена не свистела сутками, пока вы не снимите с охраны или соседи ее не разобьют.
7 Память состояния при отключении питания. Сигнализация при подаче питания должна продолжить работу в том режиме, в котором она находилась до обесточивания.
8 Цивилизованный способ постановки под охрану – кодовая клавиатура или i-Button брелок, а не потайной тумблер.
Наверное, все это можно организовать и на логических элементах, но только представьте, насколько сложной будет эта схема. Вывод один – использовать PIC контроллер. Знаю, что после этой фразы половина теряет интерес к происходящему, но без него никак. Да и не так уж это сложно, много подробных статей есть о простейших программаторах и программировании.

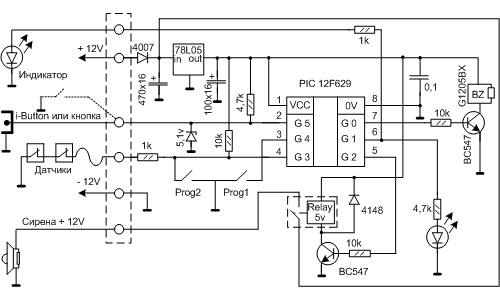

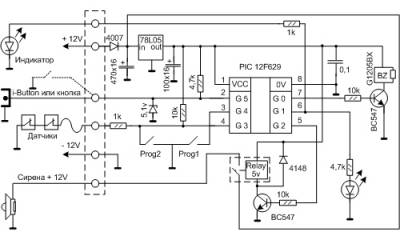

Приняв к вниманию все вышеизложенное, получилась такая схема, ну и прошивка.

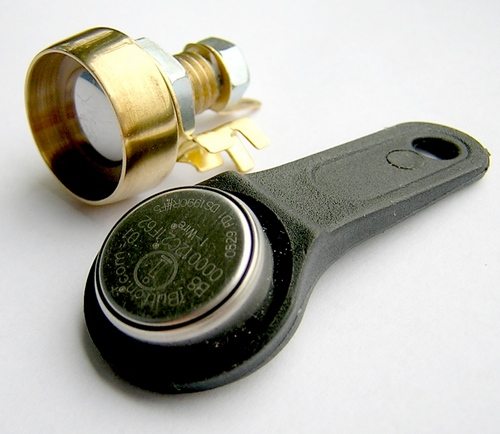

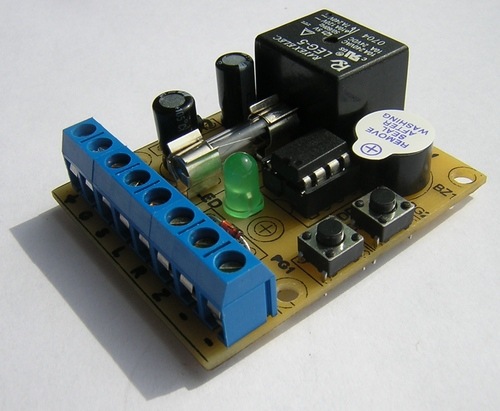

 Совокупная стоимость всех деталей составляет 5-6$. Сложной схему не назовешь. В настройке не нуждается, главное правильно спаять. Собрать можно на «монтажке» или вытравить плату, если нужен не один экземпляр. А используя SMD элементы, хотя бы частично, в конечном итоге может получиться так:  Считыватель, вполне приличного вида, тоже можно сделать из подручных средств.
