Его основой служит измерительный мост, в одну из диагоналей которого включен источник тока, а в другую — индикатор тока. Мост состоит из четырех резисторов, образующих его четыре плеча: Rx — резистор, сопротивление которого измеряем; Rэ — эталонный, т. е. образцовый резистор, сопротивление которого известно; R1, и R2 — резисторы, сопротивления которых подбирают при измерении. Индикатором И может быть миллиамперметр с нулевой отметкой в середине шкалы. В том случае, когда отношение сопротивлений резисторов Rx и Лэ равно отношению сопротивлений резисторов R1 и R2, через индикатор ток не идет и его стрелка стоит против нулевой отметки шкалы. В таких случаях говорят, что измерительный мост сбалансирован, т.е. электрически уравновешен. Но стоит изменить сопротивление одного из плеч моста, заменив, например, резистор Rx резистором другого номинала, как произойдет перераспределение токов в плечах моста и он окажется разбалансированным — стрелка индикатора отклонится в ту или иную сторону от нулевой отметки на шкале в зависимости от нового соотношения сопротивлений плеч моста. Чтобы мост снова сбалансировать, надо сответственно изменить сопротивления одного из других плеч моста. Поскольку сопротивления эталонного резистора Rэ, и подбираемых резисторов R1 и R2 известны, сопротивление проверяемого резистора Rх нетрудно подсчитать по такой формуле: Rx= RэR1/R2. Допустим, что Rэ, = 10 кОм, R1= 2 кОм, а R2 = 1 кОм. В этом случае сопротивление измеряемого резистора Rx будет: Rx = 10-2/1 =20 кОм. Резисторы R1 и R2 можно заменить одним переменным резистором, как это показано на рисунке. В этом случае соотношение сопротивлений плеч моста, а значит, и его балансировка достигаются перемещением движка этого резистора. А если против ручки переменного резистора будет заранее размеченная шкала, отпадет надобность в расчете сопротивления измеряемого резистора Rx. Переменный резистор в этом случае называют реохордом, измерительный мост — реохордным мостом. Принципиальная схема прибора, предназначенного для практического использования показана на рисунке. Tpaнзисторы Т1,Т2 и относящиеся к ним резисторы R1, — R4 и конденсаторы С1 и С2 образуют мультивибратор — генератор колебаний звуковой частоты. Транзистор Т3 является усилителем мощности, а его нагрузочный резистор R5 — реохордом измерительного моста, питающегося переменным током генератора. Конденсаторы С3 — С5, резисторы R6 — R8 и катушка L1 — эталонные детали моста, от точности номиналов которых зависит точность производимых измерений. Резисторы Rx и катушки Lх, электрические параметры которых надо измерить, подключают к зажимам 1 — 2, а измеряемые конденсаторы Сх — к зажимам 2 — 3. Головные телефоны, являющиеся индикатором балансировки измерительного моста, включают в гнезда Тф. В приборе несколько эталонных конденсаторов и резисторов. Так сделано для того, чтобы расширить пределы измерений, что достигается включением в мост эталонных конденсаторов и резисторов, номиналы которых отличаются друг от друга в число раз, кратное 10. Номиналы конденсаторов и резисторов, кроме реохорда R5, указаны на принципиальной схеме прибора. В качестве реохорда используй проволочный переменный резистор, сопротивление которого может быть от 300 — 400 Ом до 6 — 8 кОм. В крайнем случае, если не окажется проволочного, можно поставить мастичный переменный резистор, например типа СП, нo обязательно группы А, т.е. резистор, у которого сопротивление между движком и любым из крайних выводов изменяется пропорционально углу поворота оси. Переключатель поддиапазонов измерений одноплатный, на семь положений. Телефоны высокоомные; низкоомные телефоны будут обладать существенно меньшей чувствительностью и не позволят проводить измерения на диапазонах « х 100 пФ» и « х 1 МОм». Катушка L1 должна обладать индуктивностью 100 мкГ. Генератор прибора никакой наладки не требует. А чтобы убедиться, работает ли он, достаточно подключить к его выходу, например, параллельно реохорду, телефоны — в телефонах услышишь звук средней тональности. Шкала реохорда — общая для всех видов измерений. Значит, градуировать ее можно только для одного поддиапазона измерений.

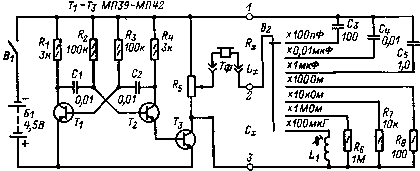

Принципиальная схема прибора, предназначенного для практического использования показана на рисунке. Tpaнзисторы Т1,Т2 и относящиеся к ним резисторы R1, — R4 и конденсаторы С1 и С2 образуют мультивибратор — генератор колебаний звуковой частоты. Транзистор Т3 является усилителем мощности, а его нагрузочный резистор R5 — реохордом измерительного моста, питающегося переменным током генератора. Конденсаторы С3 — С5, резисторы R6 — R8 и катушка L1 — эталонные детали моста, от точности номиналов которых зависит точность производимых измерений. Резисторы Rx и катушки Lх, электрические параметры которых надо измерить, подключают к зажимам 1 — 2, а измеряемые конденсаторы Сх — к зажимам 2 — 3. Головные телефоны, являющиеся индикатором балансировки измерительного моста, включают в гнезда Тф.
Шкала реохорда — общая для всех видов измерений. Значит, градуировать ее можно только для одного поддиапазона измерений.
